Днища резервуаров и ёмкостей — это самая ответственная часть любой вертикальной или горизонтальной ёмкости. Именно днище воспринимает гидростатическое давление жидкости, вес металла, снеговую и ветровую нагрузку, а также температурные деформации. Ошибка при изготовлении днища может привести к разгерметизации, просадке фундамента или даже аварии. Поэтому производство днищ требует строгого соблюдения ГОСТ 31385, РД 153-39.4-113-01, ПБ 03-605-03 и проектной документации.
Основные типы днищ и их особенности
Сферическое (полусферическое) днище Самое прочное и экономичное по металлу. Радиус сферы обычно равен диаметру цилиндрической обечайки. Толщина стенки 8–40 мм. Используется в резервуарах РВС объёмом от 1000 м³ и выше.

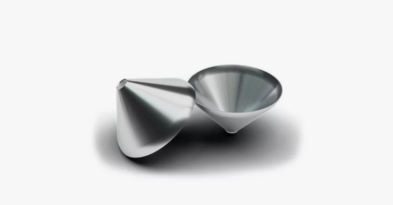

Коническое днище Угол при вершине 90–120°. Применяется в резервуарах с осадком, отстойниках и ёмкостях для вязких продуктов. Толщина 6–20 мм.
Плоское (плоское с рёбрами жёсткости) днище Самый простой и дешёвый вариант. Толщина 10–30 мм + рёбра 8–16 мм. Используется в горизонтальных резервуарах до 100 м³ и малых вертикальных ёмкостях.
Эллиптическое днище Отношение осей 2:1. Компромисс между сферическим и плоским. Толщина 6–25 мм. Часто встречается в ёмкостях под давлением до 1,6 МПа.
Технология изготовления днищ
1. Раскрой и подготовка заготовки
- Плазменная или газовая резка из листа 8–40 мм (Ст3сп, 09Г2С, 17Г1С, 09Г2СД, 16ГС, 09Г2ФБ, 10ХСНД)
- Для сферических и эллиптических днищ — сегментный раскрой (лепестки + зенит) или вырезка цельной заготовки
- Обработка кромок под сварку (V, X, K-образная разделка)
2. Формовка
- Холодная вальцовка (для радиусов > R = 0,8D)
- Горячая штамповка или вальцовка с нагревом до 900–950 °C (для толстостенных днищ)
- Гидравлическая штамповка в пресс-форме (для серийного производства)
- Сегментная сборка + сварка лепестков (для больших диаметров > 12–15 м)
3. Сварка и термообработка
- Автоматическая сварка под флюсом или в среде CO₂/Ar
- Обязательный 100 % контроль швов (визуальный, УЗК, радиография)
- Локальный или общий отпуск 550–650 °C для снятия напряжений (при толщине > 20–25 мм)
4. Контроль качества
- УЗК и цветная дефектоскопия швов
- Гидравлические или пневматические испытания (1,25–1,5 Рраб)
- Контроль геометрии — овальность, вогнутость/выпуклость не более 0,5–1 % от диаметра
- Проверка толщины стенки ультразвуковым толщиномером
Цена и возможность заказа
Стоимость изготовления днищ зависит от диаметра, толщины, типа (сферическое, коническое, плоское), марки стали и объёма партии. В среднем:
- Днище Ø2000–4000 мм, толщина 10–16 мм Ст3/09Г2С — 120–220 руб./кг
- Сферическое днище Ø8000–12000 мм, толщина 20–30 мм — 180–350 руб./кг
- Сегментное днище для РВС-5000–20000 м³ — от 800 тыс. до 3 млн руб./шт.
Мы изготавливаем днища резервуаров и ёмкостей по чертежам и требованиям ГОСТ 31385, РД 153-39.4-113-01 — сферические, конические, плоские, сегментные, из сталей Ст3, 09Г2С, 17Г1С, 16ГС, с полной термообработкой, УЗК и гидроиспытаниями.
Хотите заказать или купить днища для резервуаров в Нижнем Тагиле? Оставьте заявку в ООО "НОРМЕТ" — пришлите чертёж, диаметр, толщину, марку стали и объём. Рассчитаем стоимость и сроки за 1–2 дня.
